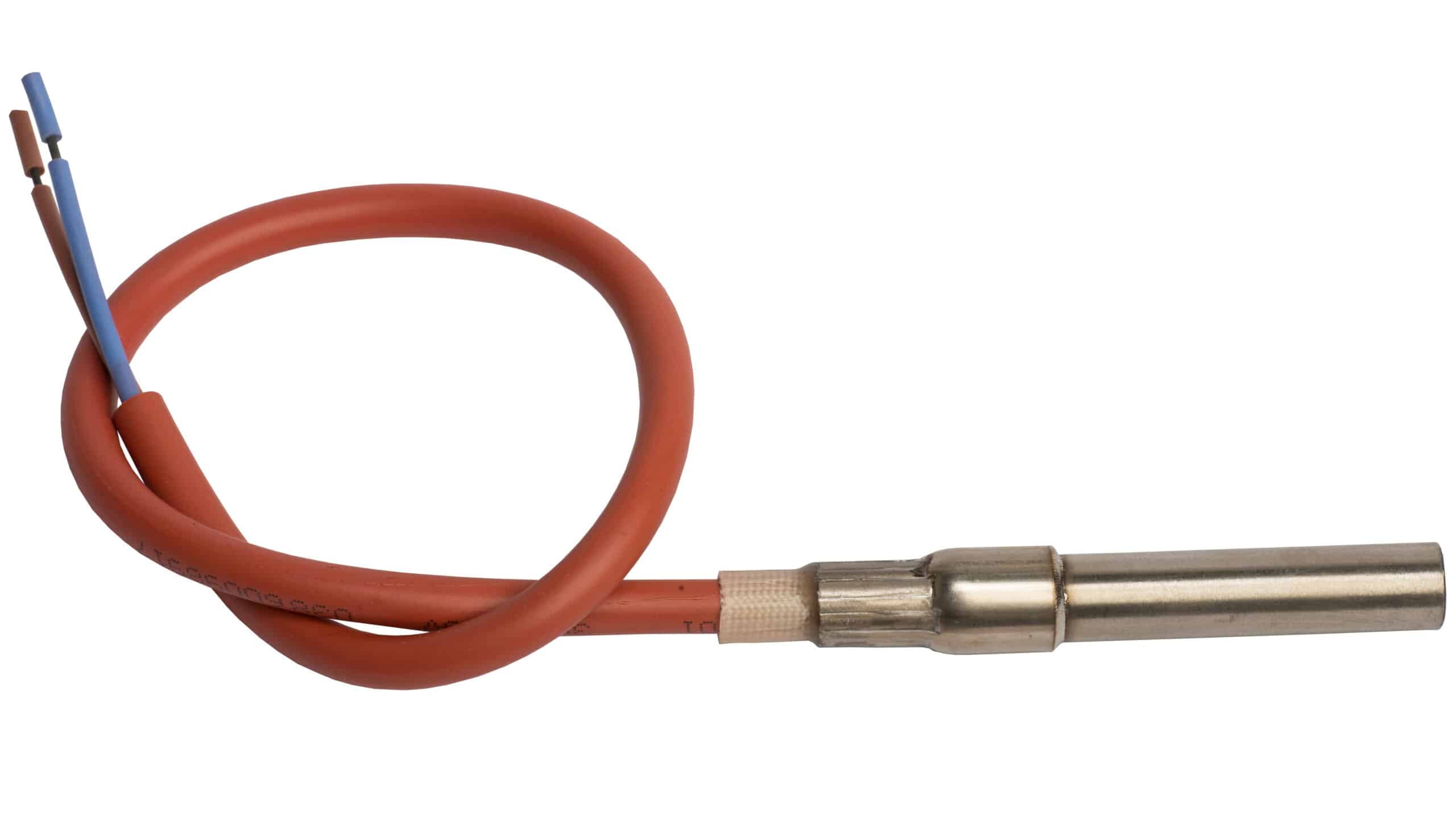

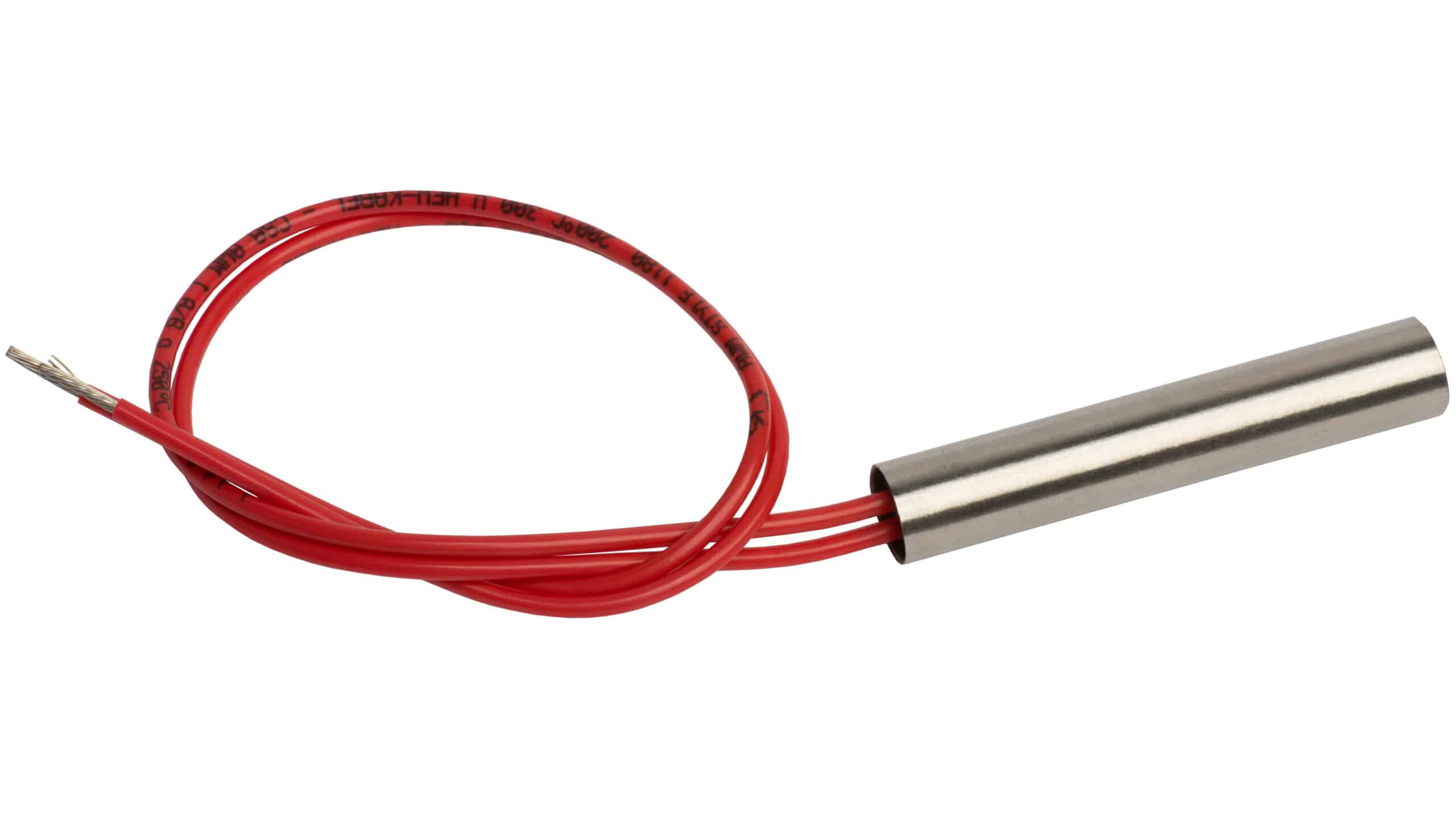

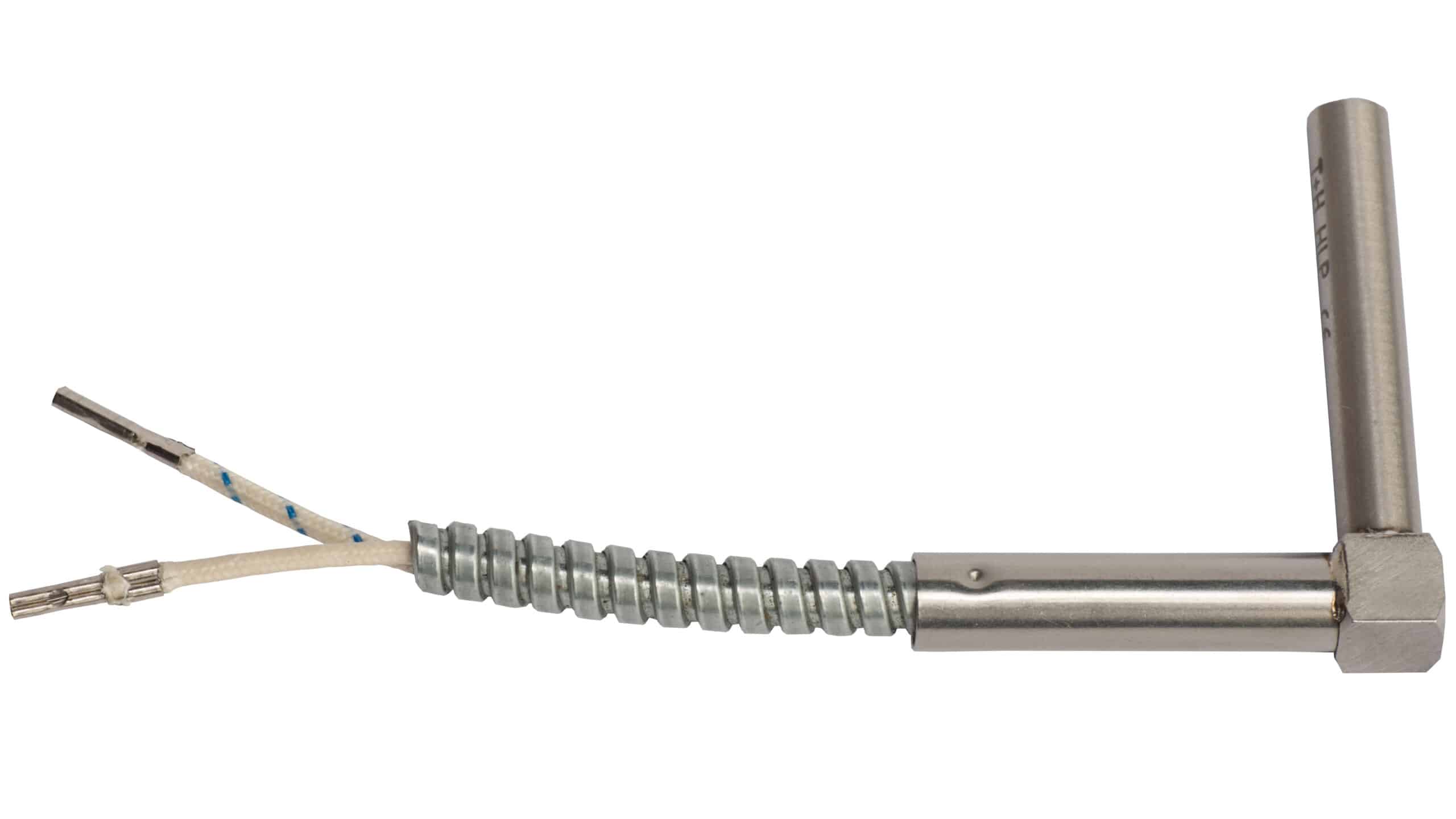

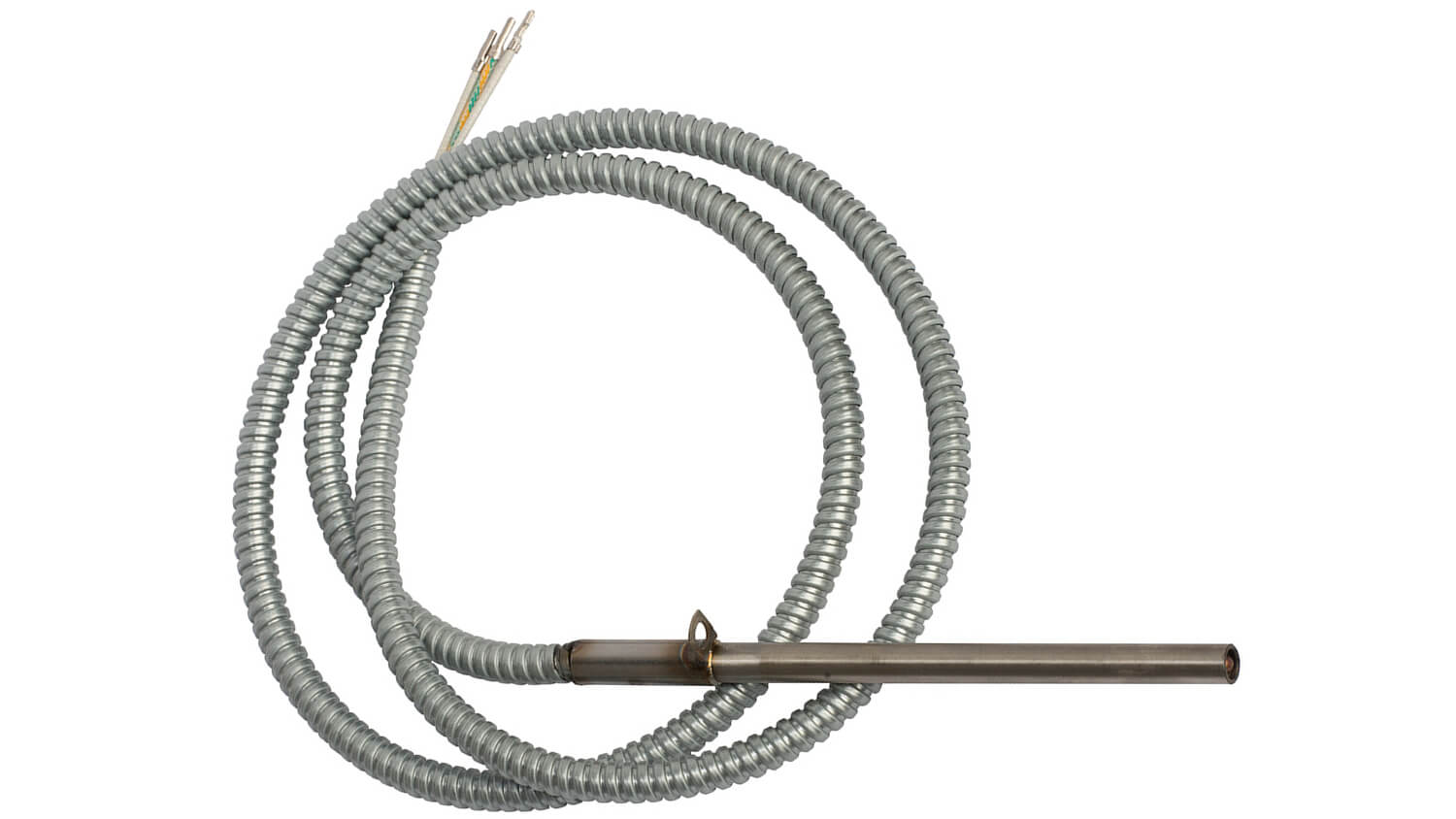

Metallummantelte Hochleistungsheizpatrone (HLP) mit geschliffenem Aussenmantel aus CrNi-Stahl. Spezieller Aufbau und hohe Verdichtung ermöglichen eine extrem hohe Oberflächenbelastung, d.h. die Unterbringung grosser Leistung auf kleinstem Raum. UL approbiert erhältlich.
Technische Daten
| Spannungen | bis 1000 V |
| Oberflächenbelastung | ca. 3-50 W/cm2 je nach Typ |
| Temperaturbelastbarkeit | ca. 750 °C max. |

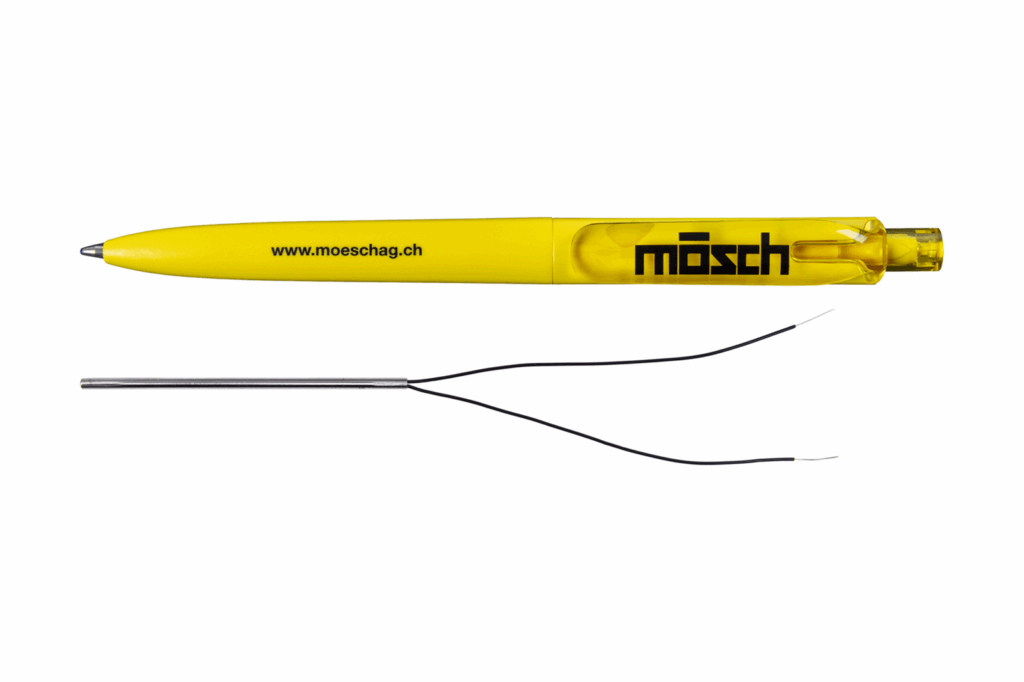

| Durchmesser | 2,8 mm – 32 mm sowie Zollmasse |
| Anschlüsse | Anschlusslitze und Litzenlänge nach Kundenwunsch |
Einsatzgebiete
- Apparatebau
- Giessereien
- Hochvakuumtechnik
- Holzmaschinen
- Kaffeemaschinen
- Kunststoffindustrie
- Laborgeräte
- Lebensmittelindustrie
- Maschinenbau
- Medizintechnik
- Papiermaschinen
- Verpackungsmaschinen
Heizpatronen mit integriertem Thermoelement (HLPT)
Die Heizpatronen sind mit integriertem Thermoelement lieferbar. Hochleistungspatronen mit fest eingebautem Thermoelement sind speziell für innenbeheizte Düsen und beheizte Torpedos geeignet, wo aus Platzgründen kein separater Temperaturfühler in dem Werkstück untergebracht werden kann. Das Thermoelement ist eingepasst und potentialfrei isoliert vom Mantel oder alternativ mit dem Mantel verbunden.
Thermoelement am Patronenende
Thermoelement mittig isoliert
Thermoelement am Patronenende isoliert
Heizpatronen mit integriertem PT 1000/PT 100/NTC (HLPT)
Die Heizpatronen sind mit einem integrierten Platin-Temperatur-Sensor nach DIN EN 60751 (PT 100) oder mit einem integrierten NTC-Sensor (Negative Temperature Coefficient) zur präzisen Temperaturmessung lieferbar. Sie werden vorzugsweise in den Branchen Automobil, weisse Ware, Klima- und Heizungstechnik sowie in Geräten und Maschinen für Medizin und Industrie eingesetzt.
Vorteile
- hohe Genauigkeit über einen grossen Temperaturbereich
- Langzeitstabilität
- Werkstoff der Anschlussleitungen beliebig wählbar im Gegensatz zu Thermoelementen
Heizpatronen mit Leistungsverteilung
Wir haben die Möglichkeit die Heizpatronen nach Kundenwunsch mit unterschiedlicher Leistungsverteilung aufzubauen.
Standardausführung
Unbeheizte Zone am Anschluss und/oder Blindende
Anfang und/oder Ende stärker beheizt
Mitte unbeheizt
Heizpatronen als schaltbare Ausführung
Durch eine unterschiedliche Verschaltung können einzelne Zonen getrennt beheizt werden.
Ausführung 1 (2 Schaltzonen / 3 Anschlussleitungen)
Ausführung 2 (2 Schaltzonen / 4 Anschlussleitungen)
Ausführung 3 (3 Schaltzonen / 4 Anschlussleitungen)
